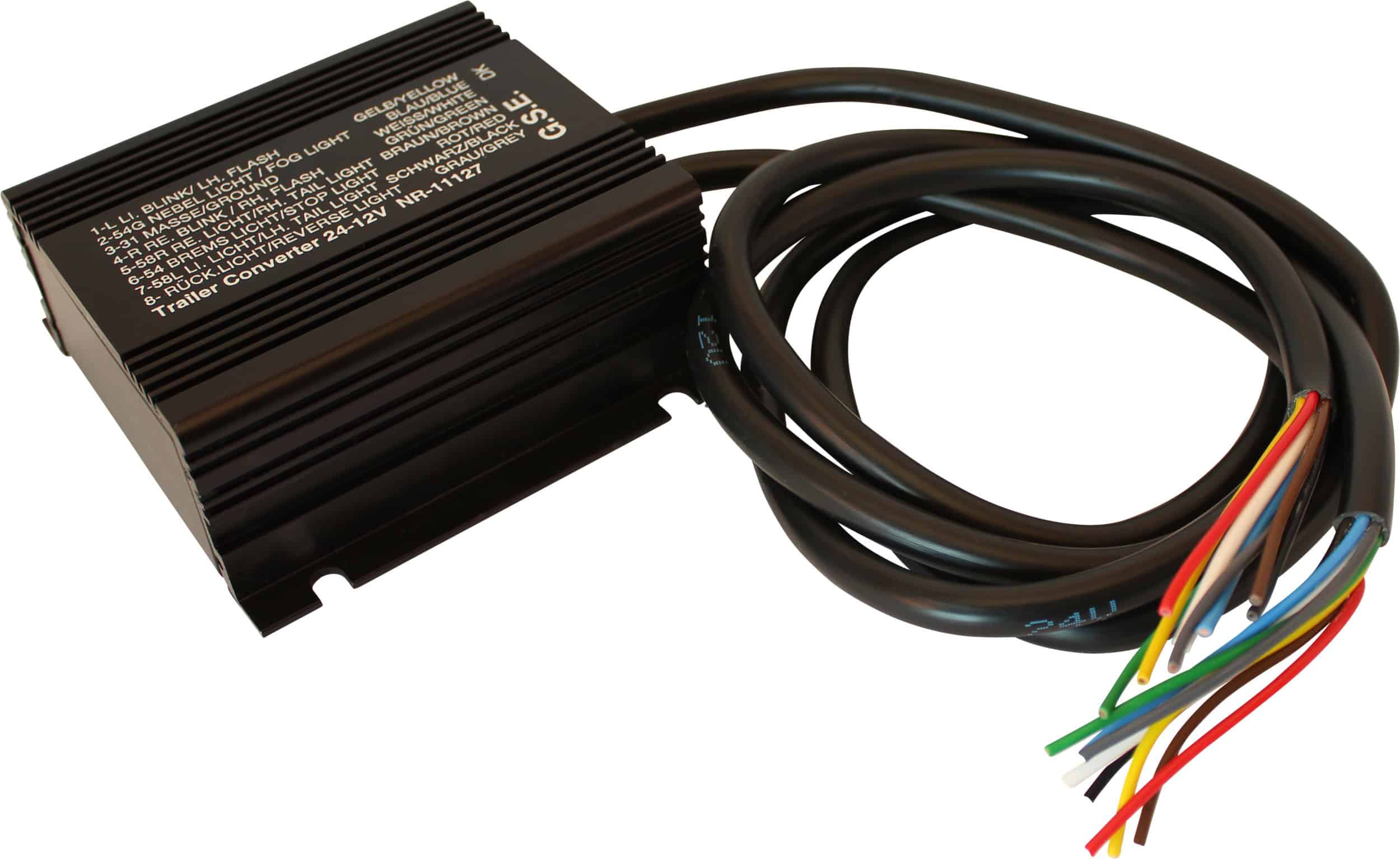

Släpvagns omvandlare Reläbox för släpvagn fordon

24V till 12V

Användning:

För alla fordon med 24V elsystem som körs med 12V släpvagnar.

Produkt:

* Prisvärd släpvagns omvandlare..

* En extra 24-12V omvandlare är nu onödig.
Med ljussimulering för aktivering av släpvagnens kontrollampa C2 i förarutrymmet.
* Släpvagnens omvandlaren är skyddad mot: kortslutning, överbelastning och felaktig polaritet.
* Släpvagns omvandlaren är vattentät och avsedd för montering både utomhus och inomhus.

Släpvagns omvandlare Reläbox för släpvagn fordon

Produkt beskrivning:

* När släpvagnen kortsluts/överbelastas avbryter släpvagns omvandlaren automatiskt den felaktiga funktionen. När kortslutningen är borta fungerar den aktuella funktionen igen. Detta undviker att byta säkring.
* Med lampa simulering för aktivering av släpvagnens blinkerslampa (C2) i förarhytten, slocknar kontrollampan (C2) vid kortslutning eller jordfel.
* Utgångsspänningar på broms-, bak-, dim- och backljus måste mätas med en true RMS-voltmeter.
Kom alltid ihåg att lägga till minst 2W belastning vid mätning.

Varför lampsimulering för blinkljus??

De flesta blinkersreläer mäter hur mycket ström som är ansluten och indikerar på kontrollampor i förarhytten om det finns rätt antal lampor och om de har rätt effekt.

Detta definieras till exempel på blinkersreläet som 3+1. Det vill säga 3x21W på det främre fordonet + 21W på släpvagnen.
I förarhytten finns det 2 kontrollampor, C1 är för det främre fordonet och C2 är för släpvagnen.
I många blinkreläer mäts strömkurvan med ganska hög precision (se kurvdiagram).
Om till exempel en 18 W-lampa sätts in istället för en 21 W-lampa, slocknar C2-lampan, och indikerar fel.

För att kontrollampan C2 ska visas korrekt vid anslutning av en 12V-släpvagn krävs en lampsimulering eftersom en 12V/21W-lampa har en strömförbrukning på 1,85A (illustrerad med strömkurvan i figur 2), medan en 24V/21W-lampa har en strömförbrukning på 1,0A (illustrerad med strömkurvan i figur 1).

Om metoden med ett seriemotstånd eller en linjäromvandlare används här för att ändra spänningen från 24V till 12V istället för att använda lampsimulering, blir nackdelen att blinkreläets styrfunktion kommer att uppfatta en 12V-21W lampa som en belastning på cirka 38W istället för förväntade 21W, och kontrollampan C2 kommer därför ofta att visas felaktigt.

TLUB är utformad för att simulera en strömkurva motsvarande strömkurvan för en 24V-lampa, vilket ger korrekt belastning på 21W och därmed korrekt visning.
TLUC är utformad med en enklare form av simulering än TLUB. Den använder en kombination av resistans- och pulsteknik. Denna teknik gör att de flesta blinkreläer indikerar ungefär korrekt.
