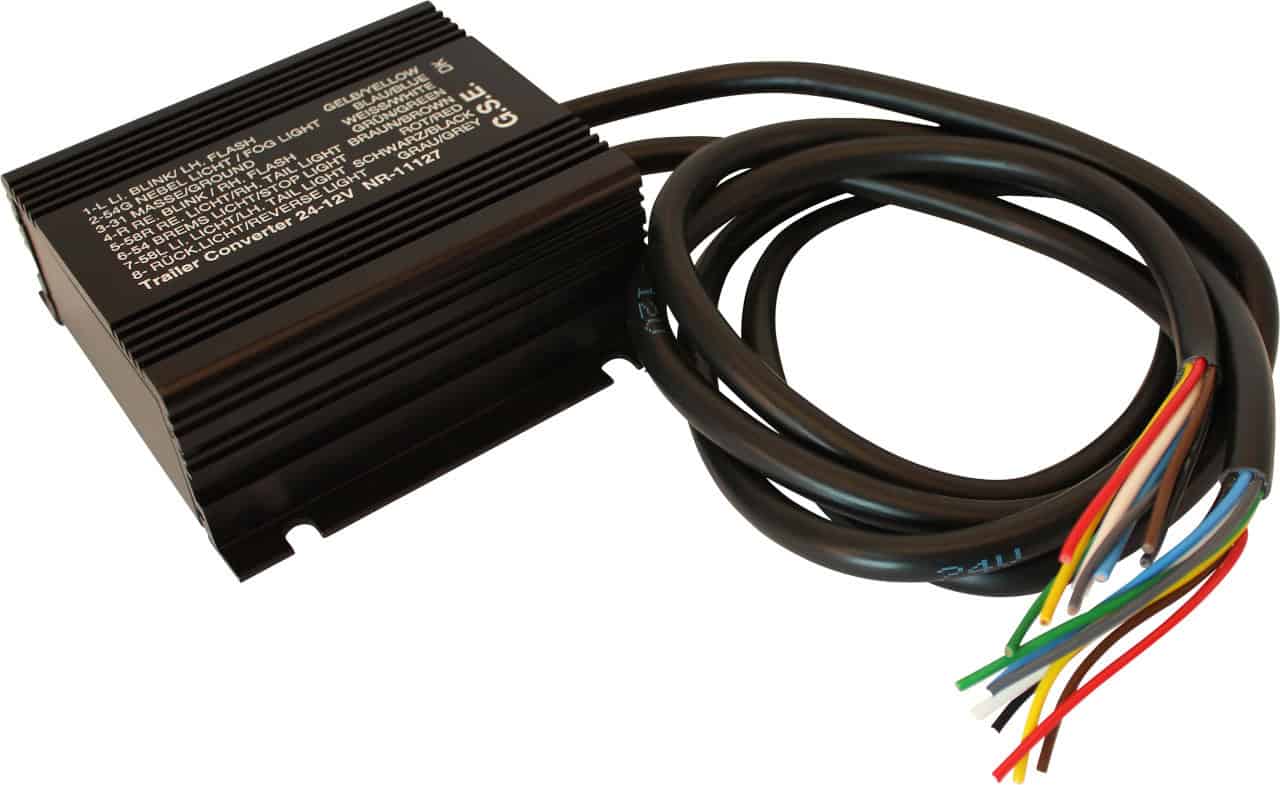

Trailer omformer 24V til 12V 11127

Brugermanual 11127
PDF ikon viser at dette er et PDF dokument
Produktblad 11127
PDF ikon viser at dette er et PDF dokument



Varenr.

11127



24V til 12V



Anvendelse:

Til alle køretøjer med 24V el-anlæg, der kører med 12V trailers.

Produkt:

Nyudviklet og prisbillig trailer omformer.

* Ekstra 24-12V omformer er nu unødvendig.
Med lampesimulering for aktivering af trailerens kontrollampe C2 i førerhuset.

* Trailer omformeren er sikret mod: kortslutning, overbelastning og fejlpolarisering.

* Trailer omformeren er vandtætte og beregnet til udvendig som indvendig montage.

Trailer omformer Relæbox til 24V køretøjer

Produkt beskrivelse:

* Ved kortslutning/overbelastning på traileren, afbryder trailer omformeren automatisk kun den fejlbehæftede funktion. Når kortslutningen er fjernet, virker pågældende funktion igen. Herved undgås sikringsskift.

* Med lampesimulering for aktivering af trailerens blinklyskontrollampe (C2) i førerhuset, ved kortslutning eller stel falder bort slukker kontrollampen (C2).

 * Udgangsspændinger på stop-, bag-, tåge, baklys skal måles med et true RMS voltmeter.
Husk altid, at tilføje min 2W belastning ved test måling.

Hvorfor lampesimulering til blinklys?

De fleste blinkrelæer måler hvor stor effekt, der er tilsluttet, og indikerer på kontrollamper i førerhuset, om der dels er det korrekte antal lamper, og om disse har den korrekte effekt.

Dette defineres f.eks. på blinkrelæet som 3+1. Det vil sige 3x21W på forvognen + 21W på traileren.
I førerhuset er der 2 kontrollamper, C1 er for forvognen, og C2 er for traileren.
I mange blinkrelæer måles der med temmelig stor præcision på strømkurven (se kurvediagram).
Isættes der for eksempel en 18W lampe i stedet for en 21W lampe, vil C2 lampen slukke, og indikere fejl.

For at kontrollampe C2 skal vise korrekt ved tilslutning af en 12V trailer, er det nødvendigt med en lampesimulering, fordi en 12V/21W lampe har et strømforbrug på 1,85A (Illustreret med strømkurven i Fig. 2.), hvorimod en 24V/21W lampe har et strømforbrug på 1,0A (Illustreret med strømkurven i Fig. 1.).

Anvendes her metoden med en seriemodstand eller en linear omformer til at ændre spændingen fra 24V til 12V i stedet for at anvende lampesimulering, vil ulempen være, at blinkrelæets kontrolfunktion vil opfatte en 12V-21W lampe som en belastning på ca. 38W i stedet for de forventede 21W, og kontrollampen C2 vil derfor ofte vise forkert.

TLUB er konstrueret til at simulere en strømkurve svarende til strømkurven for en 24V lampe, hvilket giver den korrekte belastning på 21W og dermed korrekt visning.

TLUC er konstrueret med en enklere form for simulering end TLUB. Her benyttes en kombination af modstand og pulsteknik. Denne teknik får de fleste blinkrelæer til at indikere tilnærmelsesvis korrekt.

Tekniske specifikationer:



Indgangsspænding: 24V (20-32V)
Udgangsspænding: 13,8V RMS 130Hz.
(med 28V input)
Effektivitet: Blinklys udgang 90%
Andre udgange 95%
Driftstemperatur: – 25° C til + 65° C
Kabel: 7 ledere a’ 1,0 mm²
+ 1 stel a’ 2,5 mm²
Dimensioner: L: 105 mm
B: 110 mm
H: 43 mm
Blinklys udgang: 2 x 21W
Baglys: 2 x 30W
Tåge baglys: 1 x 42W
Baklys: 1 x 42W
Stoplys: 1 x 42W
Vandtæt (IP65): Aluminium profil
Sidebar Mail Raco

Send os en mail med din bestilling: order@raco.dk

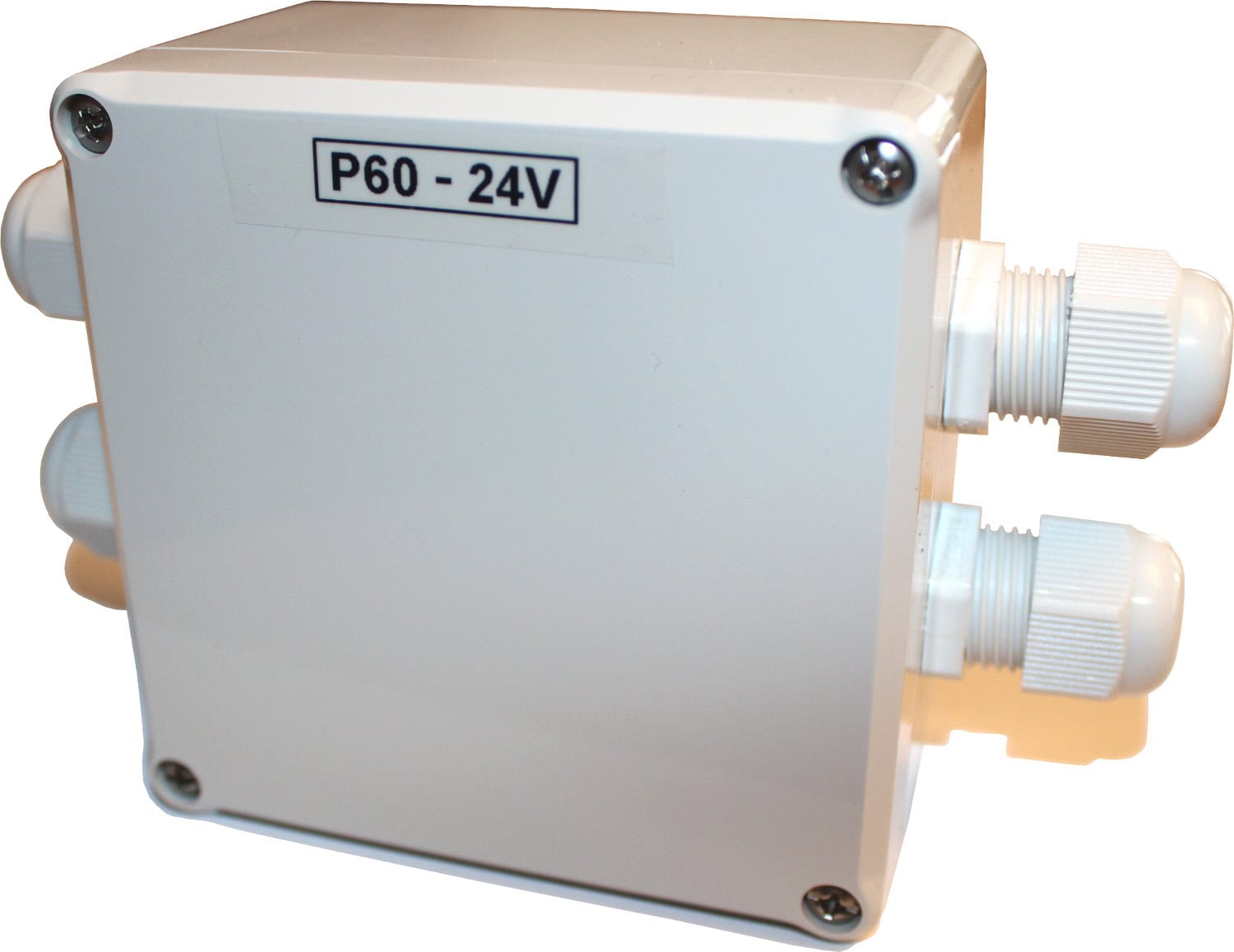

Relæbox P60 24V til 12V 11105

Brugermanual 11105
PDF ikon viser at dette er et PDF dokument
Produktblad 11105
PDF ikon viser at dette er et PDF dokument



Varenr.

11105



24V til 12V



Anvendelse:

Til alle køretøjer med 24V el-anlæg, der kører med 12V trailers.

Produkt:

Nyudviklet og prisbillig relæbox.

* For at ændre spændingen fra 24 volt til 12 volt benyttes der 4-5 relæer i boxen. Disse styres af de 24 volt og leder 12 volt fra en omformer ud til lamperne ( lygter ).

* P60 kan endvidere benyttes til samledåse ved at lade hovedkablet gå ind i boxen og ud til 24 volt stikdåse.

Trailer omformer Relæbox til 24V køretøjer

Produkt beskrivelse:

* Vandtæt samledåse og relæbox i et til udvendig montage.

* Relæboxen er vandtæt ved hjælp af kabelforskruninger, gevindskårne huller og kontramøtrik.



Tilbehør?

Varenr. Beskrivelse
11105H Print for relæbox P20 11105 24V

Trailer omformer Relæbox til 24V køretøjer

Tekniske specifikationer:



Indgangs spænding: 24 V
Udgangs spænding: 12 V
Strøm pr. relæ: 8 A
Effekt pr. relæ: 250 W
Dimensioner: L: 105 mm
B: 105 mm
H: 64 mm
Vægt: 0,38 Kg
Materiale: Kunststof IP55

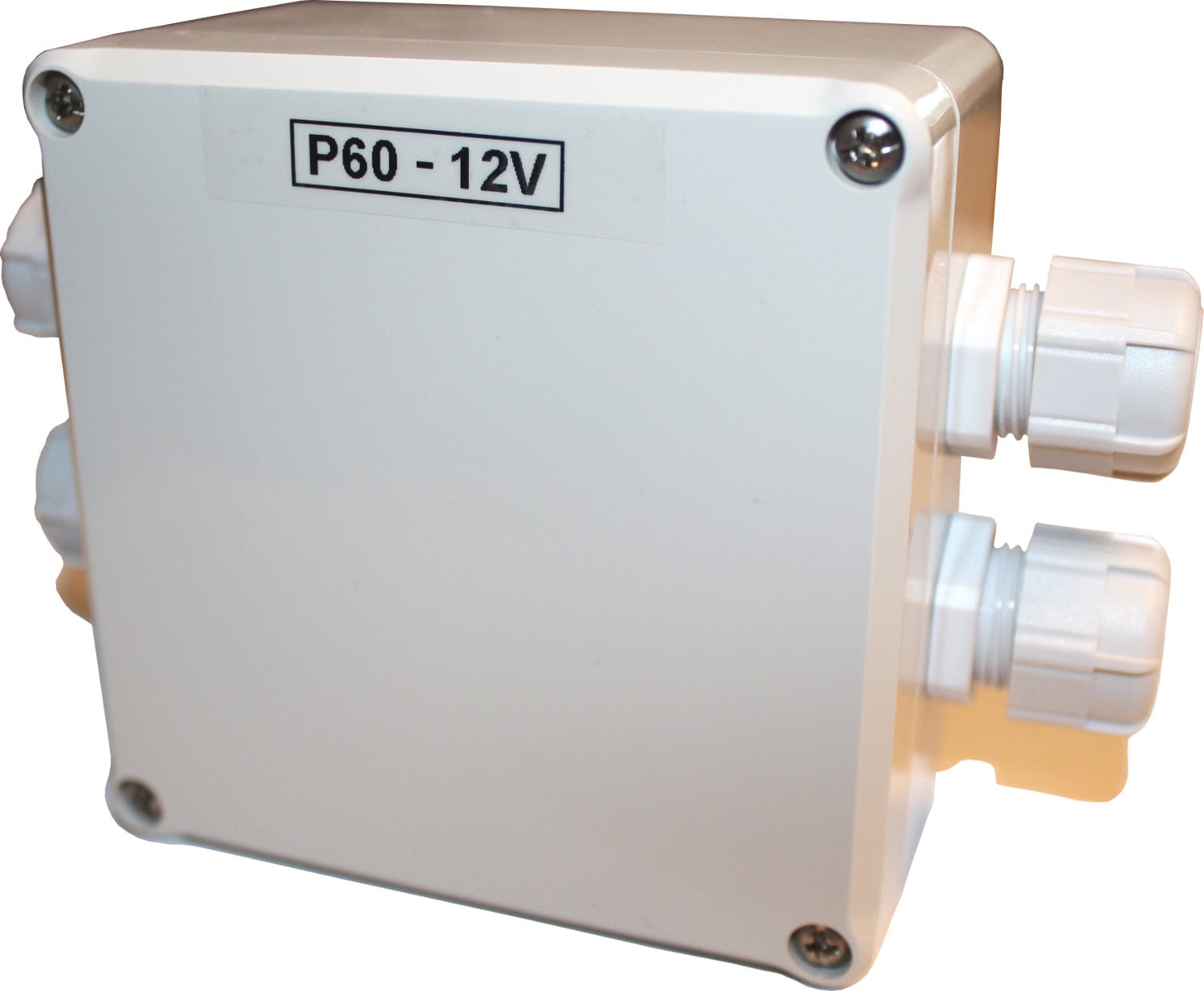

Relæbox P60 12V til 12V 11106

Produktblad 11106
PDF ikon viser at dette er et PDF dokument



Varenr.

11106



12V til 12V



Anvendelse:

Til alle 12V køretøjer med “tyndt” ledningsnet, der kører med 12V trailer.

Produkt:

Nyudviklet og prisbillig relæbox.

* P60 Relæbox kan endvidere benyttes til samledåse ved at lade hovedkablet gå ind i boxen og ud til stikdåse.

* For 12V køretøj benyttes der 4 5 relæer i boxen , der styres af de eksisterende 12V.

Trailer omformer Relæbox til 24V køretøjer

Produkt beskrivelse:

* Vandtæt samledåse og relæbox i et til udvendig montage.

* Relæboxen er vandtæt ved hjælp af kabelforskruninger, gevindskårne huller og kontramøtrik.



Tilbehør?

Varenr. Beskrivelse
11106H Print for relæbox P20 11106 12V

Trailer omformer Relæbox til 24V køretøjer

Tekniske specifikationer:



Indgangs spænding: 12 V
Udgangs spænding: 12 V
Strøm pr. relæ: 8 A
Effekt pr. relæ: 250 W
Dimensioner: L: 105 mm
B: 105 mm
H: 64 mm
Vægt: 0,38 Kg
Materiale: Kunststof IP55
